4.3. Anschlüsse

Anschlüsse

Nun schauen sich Frau Krause und die Mitarbeiter der Firma Meistermacher die Anschlüsse der Brandwände genauer an.

Dazu steigen sie in das Dachgeschoss und nehmen den Anschluss der Brandwand an die Konstruktion in Augenschein. Sie stellen fest, dass die Brandwände bis unmittelbar unter die Dacheindeckung (Dachhaut) geführt sind.

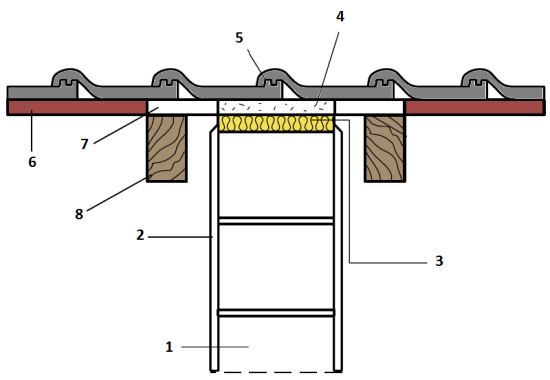

Frau Krause hat eine kleine Skizze angefertigt (die Abdichtungen und die Wärmedämmung sind nicht dargestellt).

Skizze des Dachanschlusses

Klicken Sie die Skizze an, um sie zu vergrößern
iDevice Icon Ihre Aufgaben

Dachanschluss

Aufgabe 1

Betrachten Sie die nebenstehende Skizze von Frau Krause.

Benennen Sie die einzelnen Bauteile (Dropdown, Positionen 1 bis 8). Klicken Sie dann auf den Button "Antwort abgeben" um Ihre Lösungen zu überprüfen.

Klicken Sie abschließend auf
"Musterlösung".

Aufgabe 2

Beurteilen Sie den Anschluss an das Dach.
Ist der Anschluss konstruktiv richtig ausgeführt, um den baulichen Brandschutz zu gewährleisten?

Welche Alternativen gibt es?

Diskutieren Sie Ihre Aussagen in Ihrem Diskussionsforum (Hinweise), mit Ihren Mitlernenden und Ihren Dozenten.

Pos. 1: Pos. 2:

Pos. 3: Pos. 4:

Pos. 5: Pos. 6:

Pos. 7: Pos. 8:

Musterlösung
